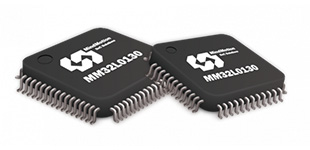

MM32L0130 搭載 Arm Cortex-M0+ 處理器，集成段碼 LCD 驅動，功耗可低至 100nA，適用于多種低功耗應用場景。
L0130 系列特色
1. 豐富的資源配置
- Arm? Cortex-M0+ 內核，工作頻率可達 48MHz
- 高達 64KBFlash，8KB SRAM
- 3 個 UART接口（包含 1 個 LPUART 接口）、2 個 SPI 接口、2個 I2S 接口、1個 I2C 接口
- 多達 40x4 或36x8 個段碼LCD驅動器
- 1 個紅外信號調制模塊 IRM，支持 ASK、PSK 或 FSK 調制
- 5 通道 DMA
- 5 個 16 位定時器
- 硬件日歷RTC
- 1 個 12 位 SAR ADC，配置 15 個外部通道，轉換速率可達 1MSPS
- 1 個低功耗比較器
- 工作電壓為 1.8V - 5.5V
- 支持的溫度范圍為 -40℃ - 85 ℃
- 多種省電工作模式支持低功耗應用的需求
- 提供 LQFP64 和 LQFP48 封裝
2. 先進的 LCD 控制器
- 可支持在待機狀態下使用，最低功耗僅 1.5uA
- 可驅動多達 40x4 或 36x8 個段碼。幀率和對比度可調節，可選段碼進行閃爍
- 可通過內部重映射矩陣，實現 COM 和 SEG 的任意映射，提供單層 PCB 搞定 LCD 布線的選項
- 內置電荷泵，可在 1.8~5.5V 下工作。在 MCU 電源電壓下降時依然可保持液晶屏的清
- 多種占空比和偏壓模式可供選擇，適配各種屏幕
3. 出色的低功耗表現
L0130 產品出色的低功耗模式，可在低功耗、短啟動時間和多種喚醒事件之間達到最佳平衡。以下列舉主要的幾種模式，供參考：
- 低功耗運行模式：CPU、所有芯片外設包括 CPU 外設如 NVIC、 SysTick 等運行。在 1MHz 主頻時功耗僅有 270uA；最高可運行在 2MHz
- 睡眠模式：CPU 停止，所有芯片外設包括 CPU 的外設仍可運行。運行功耗在 57uA/MHz，最高可運行在 48MHz
- 深度停機模式：CPU 及絕大部分外設時鐘都停止，在保持寄存器和 RAM 的內容的同時提供 LPUART 收發數據、RTC 日歷計時和 LCD 顯示的能力。最低功耗可達 400nA
- 待機模式：除備份域外的所有內容丟失，可支持 RTC 日歷計時和 LCD 顯示。最低功耗可達 300nA
- 關機模式：僅 POR、 PMU 部分邏輯、NRST PIN 和 IO 喚醒邏輯正常工作。最低功耗可達 100nA，可供一粒 CR2032 電池使用 200 年！
MM32L0130 現已開始送樣，提供 LQFP64 和 QFP48 兩種可選封裝形式，全系列提供 -40~85°C 產品型號。主流開發設計工具和編程器廠家也已實現對 MM32L0130 的支持。
同時推出的還有 EVB-L0130 開發板，該開發板搭載 MM32L0136C7P 芯片，板載段碼 LCD 屏等外設模塊，用于 MM32L0130 系列 MCU 的評估
